제품 상세 정보:
결제 및 배송 조건:
|
| 자료: | 금관 악기 스테인리스 | 인터페이스 타입: | 플랜지 |
|---|---|---|---|
| 바다표범 어업 물자: | 폴리 테트라 플루오로 에틸렌 | 온도: | 0 ~ 180 ℃ |
| 사용 압력: | 0 ~ 8bar | 코일: | 플라스틱 물개 IP65 H 정도 |
| 하이 라이트: | 온수 솔레노이드 벨브,고열 솔레노이드 벨브 |
||

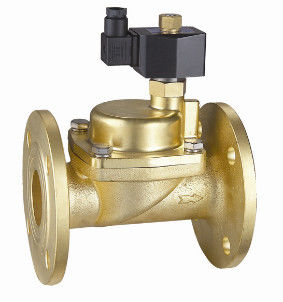

PS 시리즈 플랜지 쌍방향 피스톤 일반적으로 열려있는 증기 온수 솔레노이드 벨브
일 원리
1. 직접 행동에 솔레노이드 벨브를 정전에 따라 열릴 수 있는 분수 안내하는 솔레노이드 벨브, 다른 떨어져 국가 일반적으로 닫히는 솔레노이드 벨브 및 일반적으로 열려있는 솔레노이드 벨브로 분할될 수 있습니다 찌십시오.
2. 압력이 어느 정도 가치에 상승할 때 증기 일반적으로 열리는 솔레노이드 벨브가, 코일 흡입 효과 아래로 격려된 때문이, 이동하는 핵심, 대리인 압력 벨브 마개, 부 벨브 닫힙니다, 주요 벨브 컵 압력 상승, 주요 차별 압력 벨브 컵 왔다갔다, 전자기력 같이, 주요 밸브대를 누르는 주요 벨브 컵의 이동하는 핵심 손실, 벨브 닫힙니다. 코일 힘이, 전자기력 0의 때, 대리인 벨브 마개가 봄 상승의 활동 때문에 핵심을, 부 벨브 열립니다, 주요 벨브 컵 위로 밀립니다, 주요 벨브 열립니다, 압력 중간 교류 이용 지원합니다.
PS 시리즈 플랜지 (아니) 솔레노이드 벨브 명세 테이블
| 플랜지 |
개구부 (mm) |
Cv
|
일 압력 (막대기) |
최대 매체 임시 직원. ℃
|
코일 |
정상적인 주문 코드
|
|||||||
|
분 압력 |
최대 압력
|
코일 절연제 정도
|
힘 |
플라스틱 물개: IP65 H 정도 AC220V 플랜지 연결
|
|||||||||
|
증기
|
고열 액체 (viscosity≤20cst) |
VA
|
W
|
||||||||||
|
AC 220V |
DC 24V |
||||||||||||
| AC | DC | AC | DC | 고급장교 | SS304 | ||||||||
|
PS-15JFK
|
18 | 7.2 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-15JFK-AC220V | |
|
PS-20JFK
|
18 | 7.2 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-20JFK-AC220V | |
|
PS-25JFK
|
25 | 12 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-25JFK-AC220V | |
|
PS-32JFK
|
32 | 24 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-32JFK-AC220V | |
|
PS-40JFK
|
40 | 30 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-40JFK-AC220V | |
|
PS-50JFK
|
50 | 48 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-50JFK-AC220V | |
|
PS-80JFK
|
80 | 75 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 45 | 31 | PS-80JFK-AC220V | |
|
PS-25FK
|
25 | 12 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-25FK-AC220V | |
|
PS-32FK
|
32 | 24 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-32FK-AC220V | |
|
PS-40FK
|
40 | 30 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-40FK-AC220V | |
|
PS-50FK
|
50 | 48 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 23 | 28 | PS-50FK-AC220V | |
|
PS-65CFK
|
65 | 53 | 0.4 | 8 | 8 | 8 | 8 | 180 | H | 45 | 31 | PS-65CFK-AC220V | |
PS 시리즈 플랜지 (아니) 솔레노이드 벨브는 테이블에 크기를 나타냅니다
| 모형 | PN=1.6MPa GB/T9113.1-2000 플랜지 연결 차원 (mm) | ||||||||
| DN | L | D | H | K | d | C | f | n-φ | |
| PS-15JFK | 18 | 106 | 95 | 188 | 65 | 46 | 14 | 2 | 4-φ14 |
| PS-20JFK | 18 | 106 | 105 | 190 | 75 | 56 | 16 | 2 | 4-φ14 |
| PS-25JFK | 25 | 135 | 115 | 213 | 85 | 65 | 16 | 3 | 4-φ14 |
| PS-32JFK | 32 | 140 | 140 | 240 | 100 | 76 | 18 | 3 | 4-φ18 |
| PS-40JFK | 40 | 148 | 150 | 250 | 110 | 84 | 18 | 3 | 4-φ18 |
| PS-50JFK | 50 | 182 | 165 | 265 | 125 | 99 | 20 | 3 | 4-φ18 |
| PS-80JFK | 80 | 278 | 200 | 347 | 160 | 132 | 20 | 3 | 8-φ18 |
| PS-25FK | 25 | 118 | 115 | 210 | 85 | 65 | 16 | 3 | 4-φ14 |
| PS-32FK | 32 | 140 | 140 | 240 | 100 | 76 | 18 | 3 | 4-φ18 |
| PS-40FK | 40 |
150 |
150 |
253 |
110 | 84 | 18 | 3 | 4-φ18 |
| PS-50FK | 50 | 185 | 165 | 268 | 125 | 99 | 20 | 3 | 4-φ18 |
| PS-65CFK | 65 | 256 | 185 | 292 | 145 | 118 | 20 | 3 |
4-φ18 |
1965년에 발견해, 위야오 No.4 계기 공장은 솔레노이드 벨브의 직업적인 제조자이고 중국에서 과거를 통해 우수한 명성을 50년 이상 즐겼습니다.
회사는 우량한 생산 기계, 진보된 가공 교류, 완전한 테스트 체계 장비됩니다; 제품은 구조, 믿을 수 있는 성과, 정밀한 전망 및 알맞은 가격 세련시켜, 및 3000의 명세, 20개 국가에 그리고 지역 미국과 같은 프랑스, 영국, 독일, 이탈리아, 호주, 러시아, 대만 및 중동 국가 등, 및 전국 전면 퍼진 우리의 분배자 수출되는 40의 시리즈 이상 덮.
